(2)ISOタンクコンテナの仕様

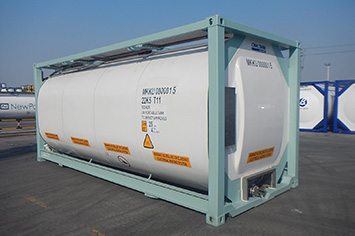

ISOタンクコンテナの種類
一般的なISOタンクコンテナの容量・サイズは以下の通りです。その他の容量についても
タンクコンテナの型式承認をCIMCへ確認の上ご提案します。
容量 | 11KL | 12.5KL | 13KL | 14KL | 17.5KL | 21KL | 24KL | 26KL |
---|---|---|---|---|---|---|---|---|
長さ(mm) | 6,058 | 6,058 | 6,058 | 6,058 | 6,058 | 6,058 | 6,058 | 6,058 |
幅(mm) | 2,438 | 2,438 | 2,438 | 2,438 | 2,438 | 2,438 | 2,438 | 2,438 |
高さ(mm) | 1,980 | 1,980 | 1,980 | 1,980 | 2,438 | 2,591 | 2,591 | 2,591 |
自重(kg) | 2,800 | 2,890 | 2,910 | 2,980 | 3,200 | 3,420 | 3,540 | 3,890 |
汎用品のフレームの種類

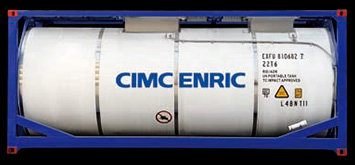

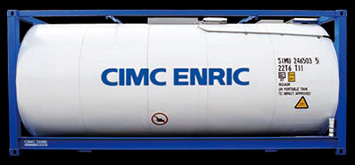

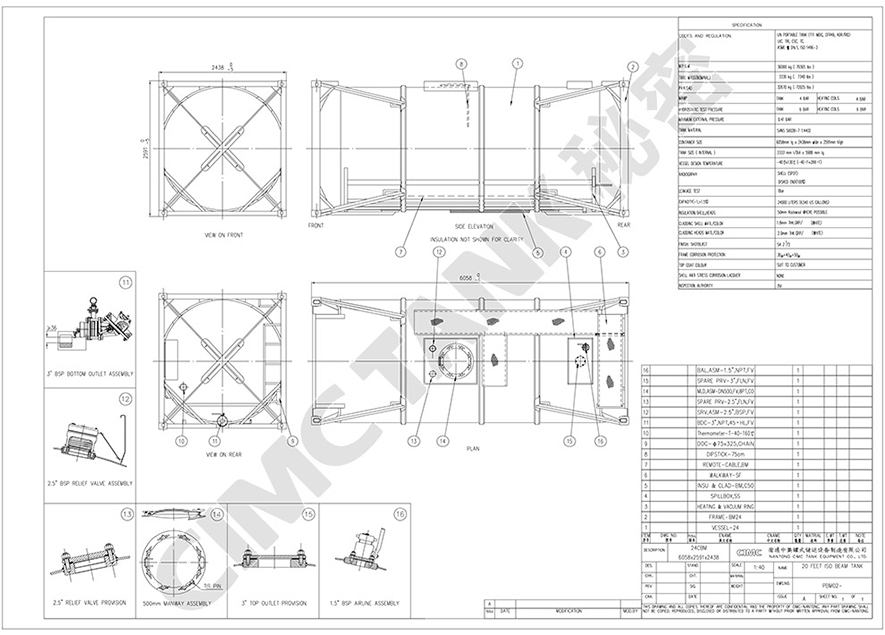

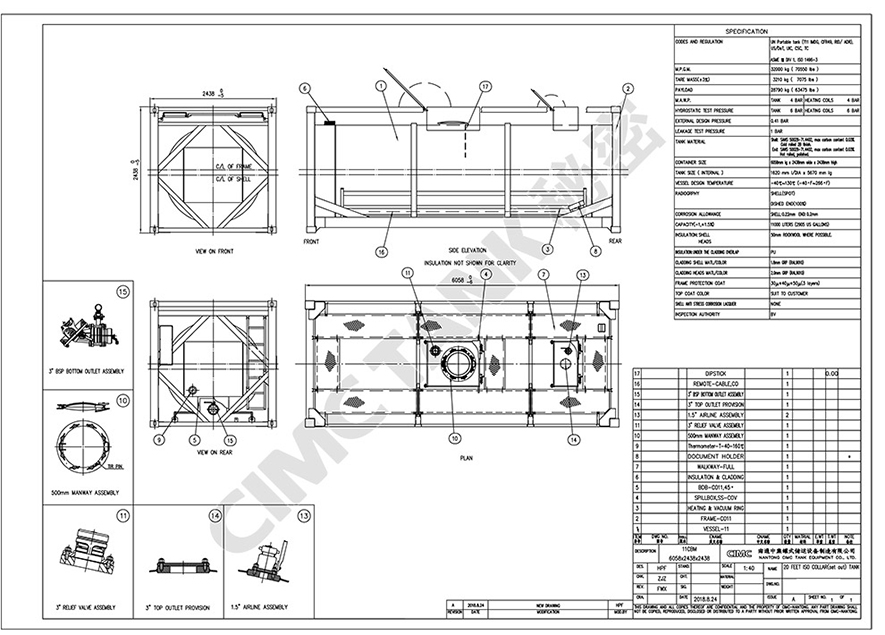

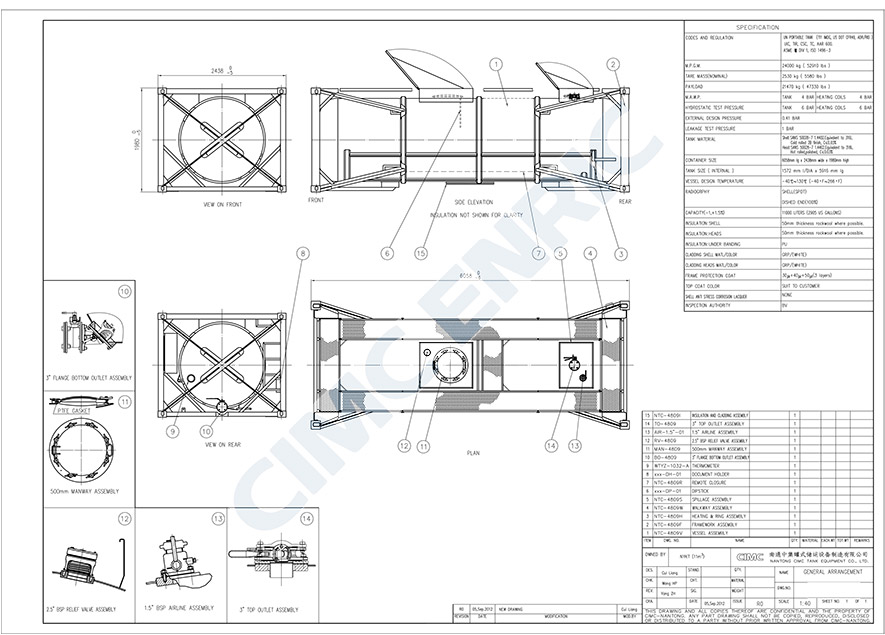

型式;BURG FRAMEタイプ(参考図面)
特徴:FRAME部でコンテナを固定

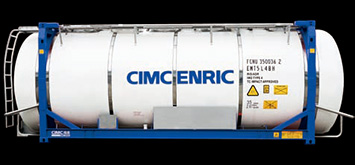

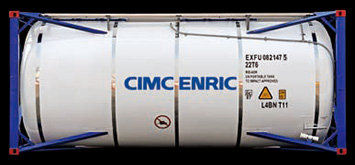

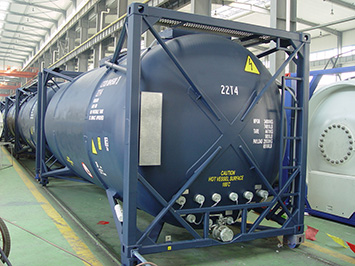

型式;SWAP BODYタイプ
特徴:20ft枠のオーバーレングスタイプ

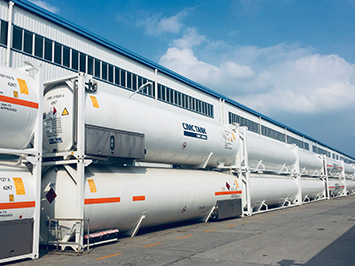

特殊コンテナ
以下のような特殊コンテナも取扱しております。

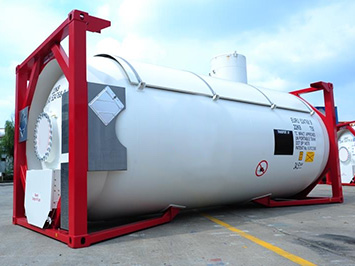

GASコンテナ ASME規格仕様(KHK対応は都度対応させて頂きます)
T50 LPG等
T75 LNG等

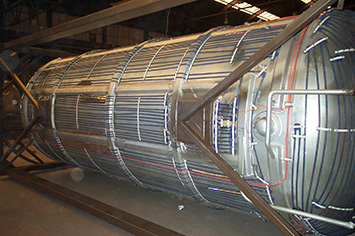

アスファルト仕様

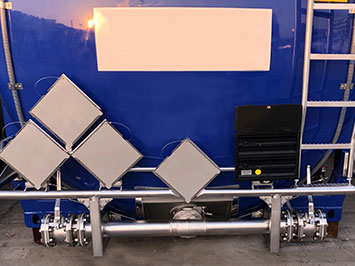

左右出し配管
電気温度コントロール機器付き
ライニングコンテナについては別途お問い合わせください。

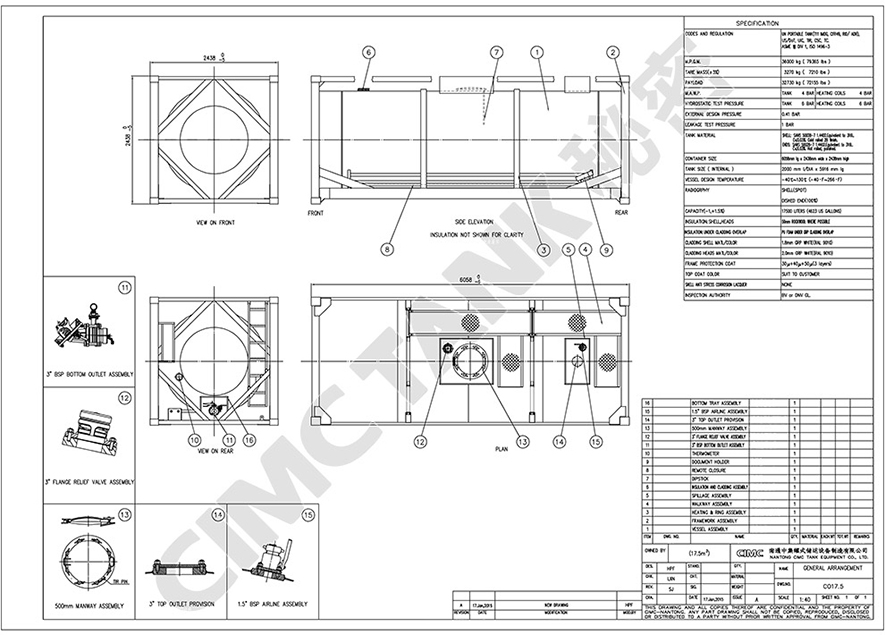

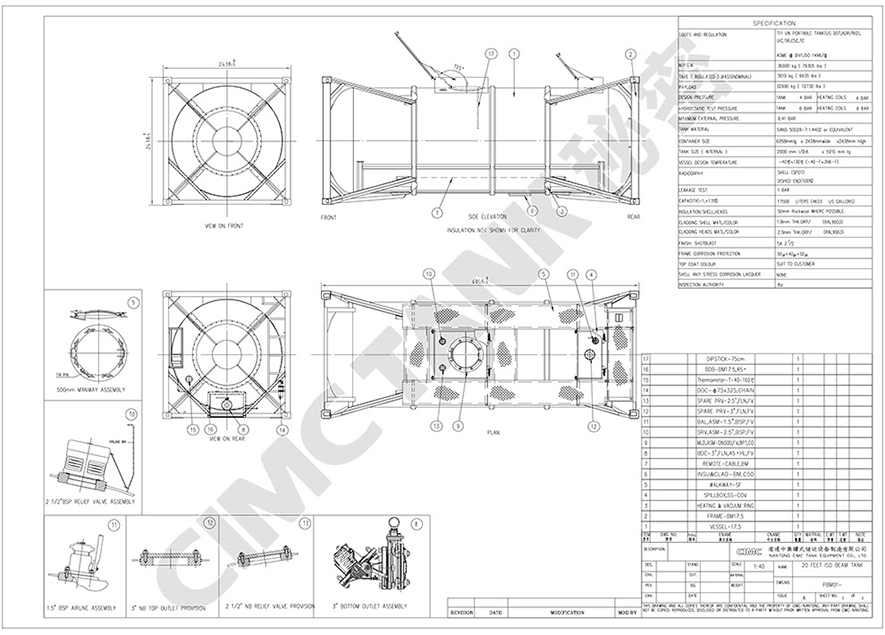

ISOタンクコンテナの詳細仕様例
以下内容は、一般的な仕様例となりますのでご要望により変更可能です。
項目 | 仕様内容 |
---|---|
タンクタイプ | BEAMタイプ、COLLARタイプ、BURG FRAMEタイプ他 |
容量 | 11KL~26KL |
積載物 | 汎用液体(一般的なタイプはT11) |
タンク材質 | SUS316L相当(SANS50028-7 1.4402規格) |
断熱材 | ロックウール 50mm |

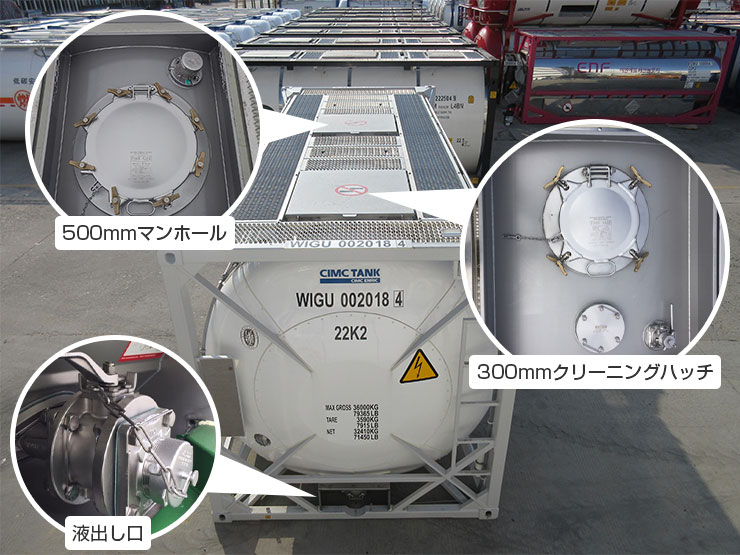

マンホール | 口径500mm 8点スイングボルト締め |
安全弁 | 2.5" 設定圧力 4.4bar |
通気弁 | 1.5" ボールバルブ+ 1.5"BSPダストキャップ付 |
上部排出口 | 3" フランジ付き |
下部排出口 | 3" フートバルブ+3"バタフライバルブ+3"BSPダストキャップ付 |
蒸気加熱管 | 6ライン(入口接続 1"BSP 出口接続 3/4"BSP) |
上部スピルボックス | マンホール他上部接続部の漏洩時の受け皿 |
歩み板 | ノンスリップ型アルミ板 |
温度計 | アナログ式温度計(計測範囲:-40~160℃) |
書類入れ | Φ110mm×300mm |
梯子 | 固定式梯子 |
承認規格 | UN Portable tank (T11 IMDG, CFR49, RID/ ADR), US/DoT, UIC,TIR, CSC, TC |
オプション仕様例
以下オプション以外にもご要望により仕様検討可能です。
項目 | 仕様内容 |
---|---|
区画 | 3槽まで区画可能(ただし容量により区画制限あり) |
防波板 | タイプ:dish型、V字型、着脱式 |
クリーニングハッチ | 口径300mm 4点スイングボルト締め(防波板設置時に設置) |
CIP | 定置洗浄システム |
サイフォン管 | 上積み用に設置 |
折り畳み式梯子 | 傾斜約 20°(タンクタイプ、容量により設置可否検討必要) |
折り畳み式手すり | 上部両サイドに設置可能 |
ホースボックス | 角型、丸型(ボックスの寸法、設置可否検討必要) |

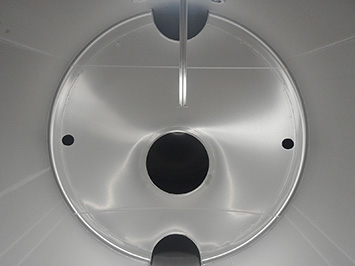

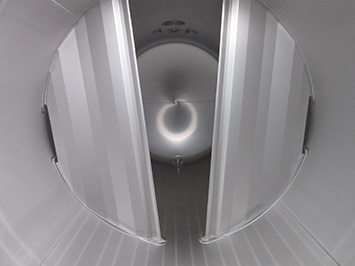

防波板:dish型
防波板:V字型

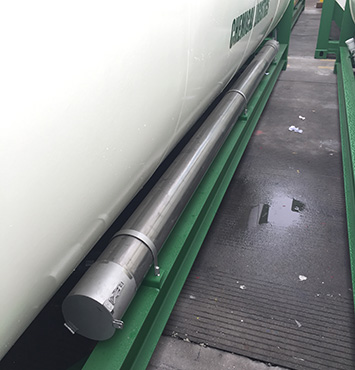

丸型ホースチューブ

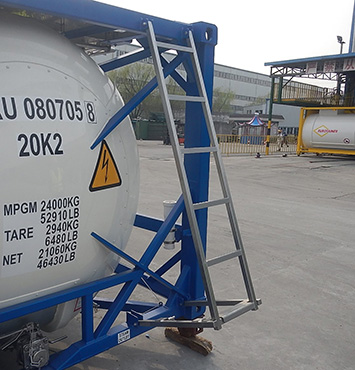

傾斜式梯子

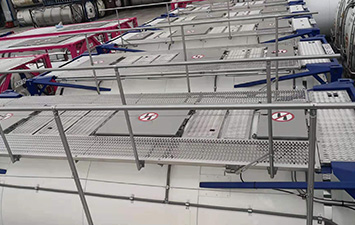

折り畳み式手すり

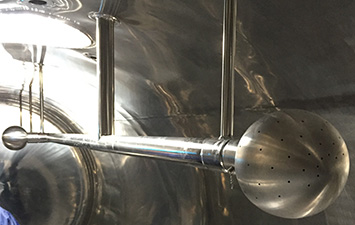

定置洗浄システム(CIP)
